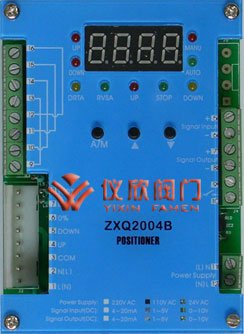

ZXQ2004B執行器控制
一、ZXQ2004B執行器控制 概述
此定位器可接受來自上位儀表的DC4—20mA/
1—5V DC的調節信號和下位電動執行機構電
位器的“三線”信號，輸出“開”和“關”
信號，實現對閥門開度的控制與調節。廣泛
使用在與單相交流電機的執行器配用（如閥
角執行器與直行程電動執行機構）。
|
? 控制精度：0.1%-3.0%(可調);
? 可接電動執行器反饋信號：電位器500Ω-10KΩ;
? 可接收外部控制信號（DC）：4—20mA,其它輸入信號出廠前定制）;
? 可設定執行器正逆動作模態和輸入信號中斷時“中斷”模態—OPEN(開)、STOP(停)、SHUT(閉);
? 可設置是否允許電子制動；
? 可控硅輸出：AC,600V，25A；
? 輸出執行器位置信號：低漂移輸出4-20mADC對應執行器全閉至全開，信號完全與輸入隔離（光電隔離）;
? 環境溫度：0-70℃(可設定)，濕度：≤90%RH;
? 有超溫保護功能；
? 外形尺寸：110mm(底面長)x74mm(底面寬)x25mm(高);
? 可通過按鍵自由標定輸入信號所對應執行器的動作區間（一般標定為電動執行器全閉、全開位置）;
? 手動/自動無擾切換；
? 執行器堵轉檢測控制功能;
? 可設定允許改變精度或重調時間;
? 密碼鎖，防止誤操作;
? 按輸入信號和執行器轉角位置進行智能步距調整精確定位;
? 帶錯誤代碼指示故障原因等；
? 特殊要求可以定
|
 |
