電動調節閥

精鑄高平臺球閥

一、精鑄高平臺球閥　概述

ISOO 5211平臺設計 2片碟形彈簧自動壓緊填料 閥桿防飛出，防靜電 雙層閥桿填料符合德國TUV TA-LUFT的閥桿泄漏測試要求。 適用介質:水、氣、油品、天然氣和酸堿類腐蝕性介質 適用溫度：≤300℃ 驅動方式：手動、蝸輪傳動、氣動、電動、液動等

二、精鑄高平臺球閥　技術規范

設計制造 GB標準 ANSI標準 JIS標準 DIN標準
設計標準 GB/T12237 API608 API608 DIN3357/1，2
結構長度 GB/T12221 ASMEB16.10 JISB2002 DIN3202
法蘭尺寸 GB/T9113
JB/T79		 ASMEB16.5 JISB2212
JISB2214		 DIN2543-2545
檢驗與試驗 GB/T13927 API598 JISB2003 DIN3230/3
精鑄高平臺球閥

三、精鑄高平臺球閥 主要零件材料

零件名稱 材質
閥體 CF8M CF8 WCB Ti鈦
閥蓋 CF8M CF8 WCB Ti鈦
球體 316 304 Ti鈦
閥座 PTFE、對位聚苯
螺母 A193-B8 A193-B7 A193-B8
閥桿 316 304 Ti鈦
止推墊片 PTFE、柔性石墨
填料 PTFE、柔性石墨
過渡墊片 增強聚四氟乙烯、柔性石墨
填料壓環 304
蝶簧 301
螺母 304
防松蓋 304
螺母 304
手柄（1/2"-3"） 304
手柄套（1/2"-3"） 塑料Plastics
限位片（1/2"-3"） 304
密封墊片 PTFE、柔性石墨+不銹鋼絲
鋼管（4"-6"） 鍍鋅鋼管
扳頭 CF8
定位螺釘 304

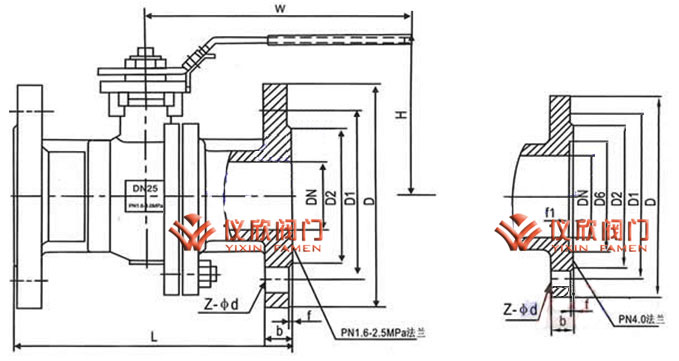

精鑄高平臺球閥外形尺寸圖

四、精鑄高平臺球閥 國標主要外形及連接尺寸表

公稱壓力 公稱通徑 L D D1 D2 D6 b f f1 Z-Φd H W H1
1.6 15 130 95 65 45 - 14 2 - 4-14 79 135 48.0
20 130 105 75 55 - 16 2 - 4-14 84 135 53.0
25 140 115 85 65 - 16 2 - 4-14 95 170 64.0
32 165 135 100 78 - 18 2 - 4-18 103 170 71.0
40 165 145 110 85 - 18 2 - 4-18 111 200 76.0
50 203 160 125 100 - 20 2 - 4-18 120 200 85.0
65 222 180 145 120 - 20 2 - 4-18 153 300 104.0
80 241 195 160 135 - 20 2 - 8-18 163 300 114.0
100 305 215 180 155 - 22 2 - 8-18 182 400 140.0
125 356 245 210 185 - 22 2 - 8-18 260 500 183.0
150 394 280 240 210 - 24 2 - 8-22 280 800 202.0
200 457 355 295 265 - 24 2 - 12-22 - 1100 253.0
2.5 15 140 95 65 45 - 14 2 - 4-14 79 135 48.0
20 152 105 75 55 - 16 2 - 4-14 84 135 53.0
25 165 115 85 65 - 16 2 - 4-14 95 170 64.0
32 178 135 100 78 - 18 2 - 4-18 103 170 71.0
40 190 145 110 85 - 18 2 - 4-18 111 200 76.0
50 216 160 125 100 - 20 2 - 4-18 120 200 85.0
65 241 180 145 120 - 22 2 - 8-18 153 300 104.0
80 283 195 160 135 - 24 2 - 8-18 163 300 114.0
100 305 230 190 160 - 24 2 - 8-22 182 400 140.0
125 381 270 220 188 - 26 2 - 8-26 260 500 183.0
150 403 300 250 218 - 28 2 - 8-26 280 800 202.0
200 502 360 310 278 - 30 2 - 12-26 - 1100 253.0
4.0 15 140 95 65 45 40 14 2 4 4-14 79 135 48.0
20 152 105 75 55 51 16 2 4 4-14 84 135 53.0
25 165 115 85 65 58 16 2 4 4-14 95 170 64.0
32 178 135 100 78 66 18 2 4 4-18 103 170 71.0
40 190 145 110 85 76 18 2 4 4-18 111 200 76.0
50 216 160 125 100 88 20 2 4 4-18 120 200 85.0
65 241 180 145 120 110 22 2 4 8-18 153 300 104.0
80 283 195 160 135 121 24 2 4 8-18 163 300 114.0
100 305 230 190 160 150 24 2 4.5 8-22 182 400 140.0
125 381 270 220 188 176 26 2 4.5 8-26 260 500 183.0
150 403 300 250 218 204 28 2 4.5 8-26 280 800 202.0
200 502 375 320 282 260 34 2 4.5 12-30 - 1100 253.0

五、精鑄高平臺球閥　美標主要外形及連接尺寸表

公稱壓力 公稱通徑 d L D D1 D2 b f Z-Φd H W
Class
150 		1/2" 13 108 89 60.5 35 11.5 1.6 4-16 79 135
3/4" 19 117 98 70 43 11.5 1.6 4-16 84 135
1" 25 127 108 79.5 51 12 1.6 4-16 95 170
1-1/4" 32 140 117 89 64 13 1.6 4-16 103 170
1-1/2" 38 165 127 98.5 73 15 1.6 4-16 111 200
2" 51 178 152 120.5 92 16 1.6 4-19 120 200
2-1/2" 64 190 178 139.5 105 18 1.6 4-19 153 300
3" 76 203 190 152.5 127 19 1.6 4-19 163 300
4" 102 229 229 190.5 157 24 1.6 8-19 182 400
5" 127 356 254 216 186 24 1.6 8-22 260 500
6" 152 394 279 241.5 216 26 1.6 8-22 280 800
8" 203 457 343 298.5 270 29 1.6 8-22 - 1100
Class
300 		1/2" 13 140 95 66.5 35 15 1.6 4-16 79 135
3/4" 19 152 117 82.5 43 16 1.6 4-19 84 135
1" 25 165 124 89 51 18 1.6 4-19 95 170
1-1/4" 32 178 133 98.5 64 19 1.6 4-19 103 170
1-1/2" 38 190 156 114.5 73 21 1.6 4-22 111 200
2" 51 216 165 127 92 23 1.6 4-22 120 200
2-1/2" 64 241 190 149 105 26 1.6 8-19 153 300
3" 76 283 210 168.5 127 29 1.6 8-22 163 300
4" 102 305 254 200 157 32 1.6 8-22 182 400
5" 127 381 279 235 186 35 1.6 8-22 260 500
6" 152 403 318 270 216 37 1.6 12-22 280 800
8" 203 502 381 330 270 42 1.6 12-25 - 1100
